FIXT UYGULAMASI İLE İLGİLİ TEKNİK BİLGİLER

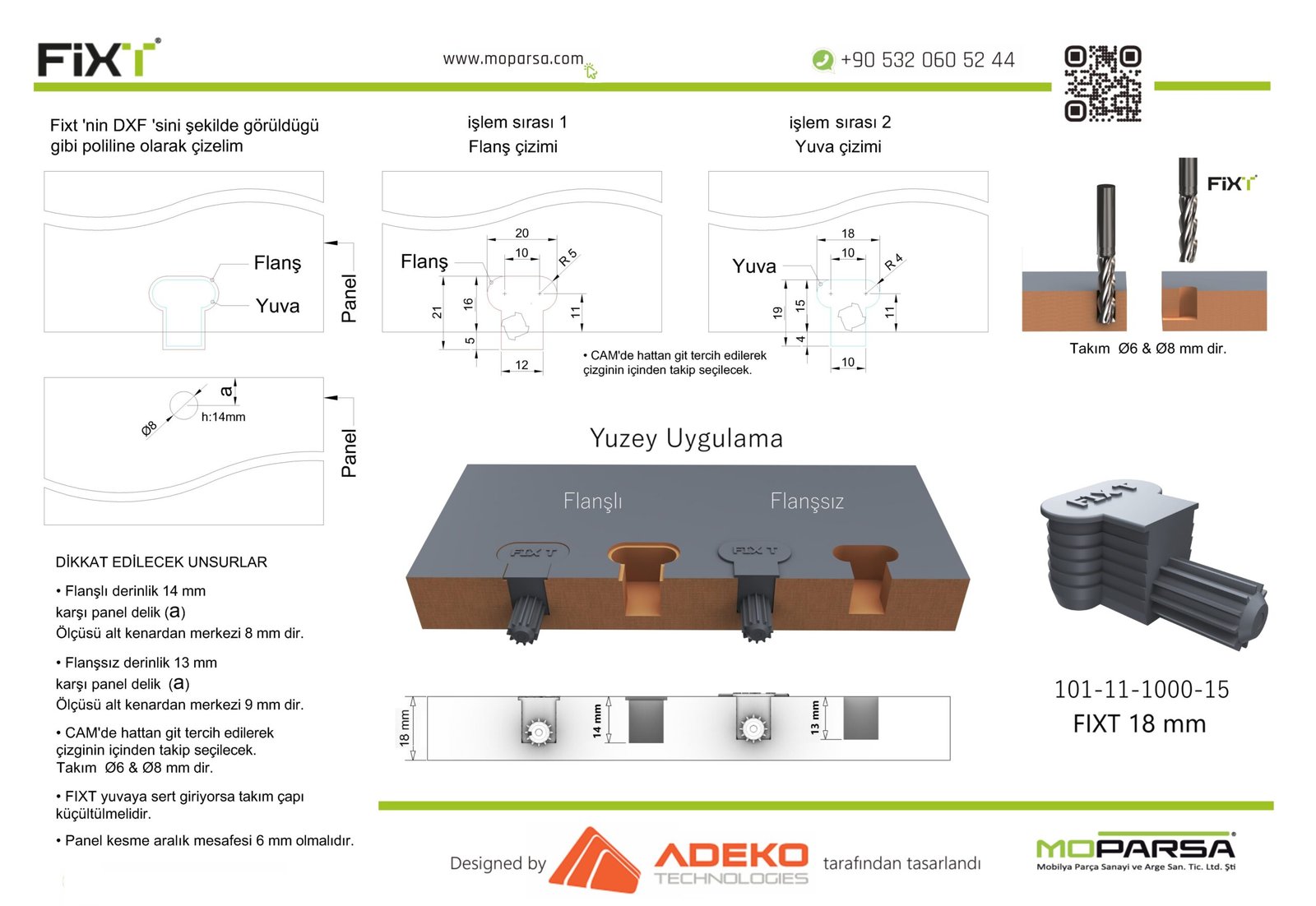

Aşağıdaki kataloğu dikkatlice inceleyerek çıktısını alınız
Cnc Router'da FIXT 'nin yuvasının doğru olarak açılması gerekir
FIXT yuvasının doğru açılması için öncelikle Cnc Router tezgahınızın hassasiyetini kontrol edin.
Mdf veya Sunta plakası üzerinde her yerde aynı miktarda kesme ve dalma hareketi yapıyormu ?
Yapmıyor ise CncRouter' inizin yastık sıfırlama işlemini tekrar yapınız.
Paneli tutan vakumun gücünü her yerde eşit olmalı eşit değilse panel üzerinde her yerde aynı kesme derinliği gerçekleşmez.
FIXT yuvası açılırken 6 / 8 mm çapında freze bıçağı kullanılır.
Bu Freze bıçağı kataloğ'da belirlemiş olduğumuz yolu izleyerek önce dalma devamında frezeleme işlemi yaparak FIXT yuvasının açılmasını sağlar.
Bu freze bıçağı karbür veya DIA bıçak olabilir.Freze çakısının kesme kalitesi üretimde hassasiyet ve hız kazandırır.

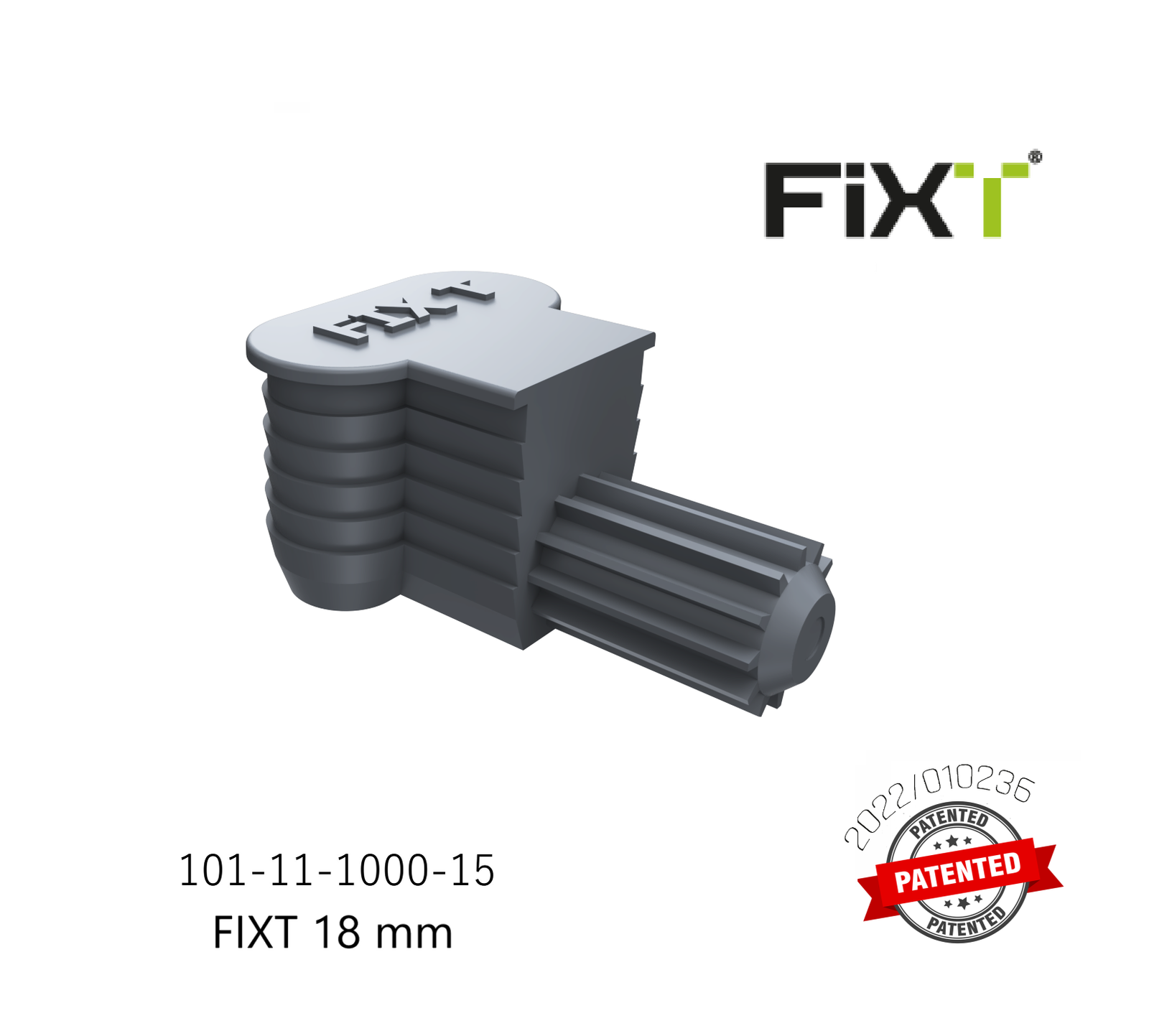

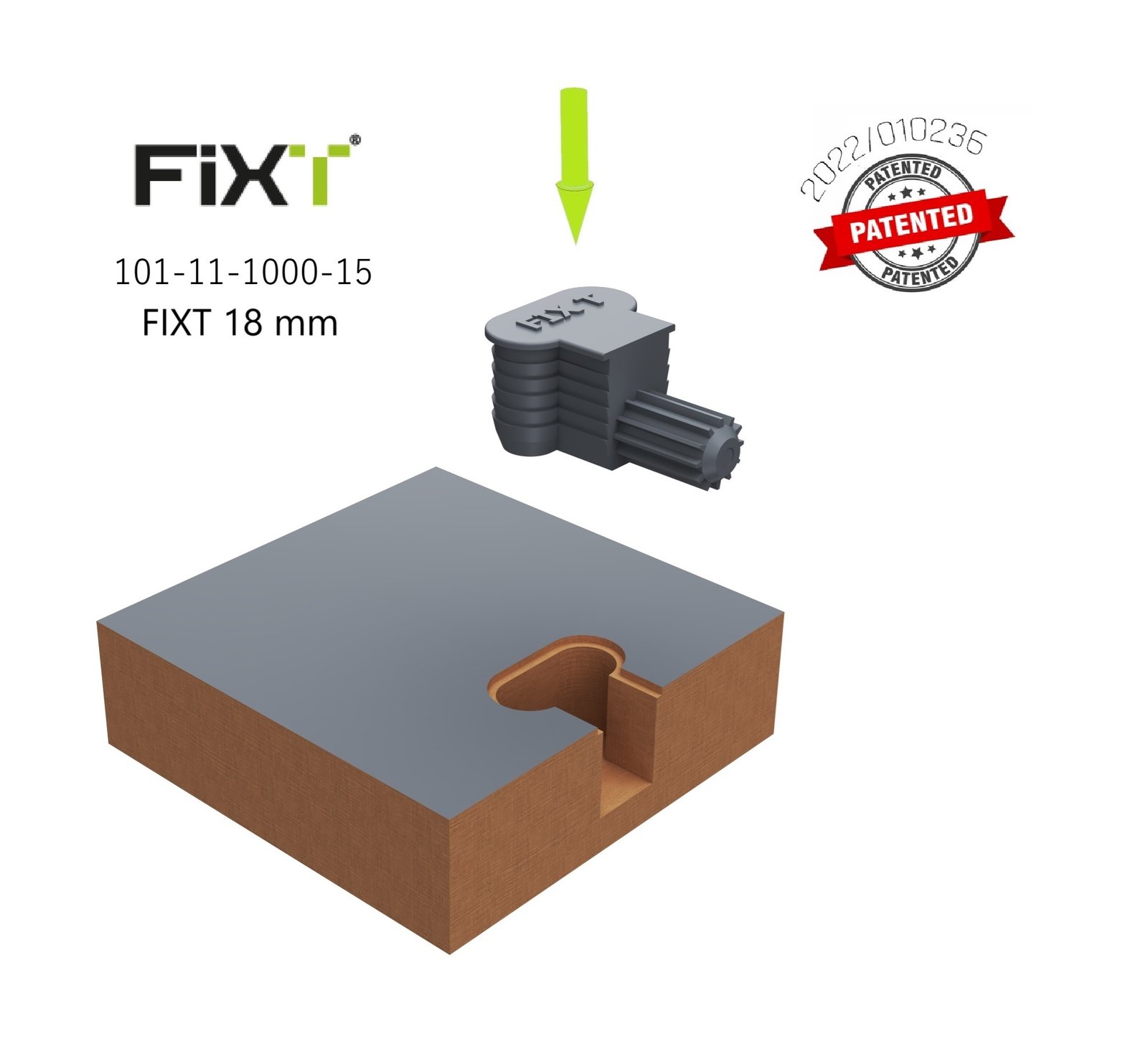

FIXT ; Tek parçadan oluşan Cnc Router'de üretime uygun dünyadaki tek KAVELA dır.Gövdesi 2 yapıdan oluşur. Flanşlı olan kısım kendi için açılan yuvaya elle yarısına kadar yerleştirilir. Geri kalan kısım ise plastik çekiç yardımıyla yuvaya yerleştirilir.
FIXT yuvaya yerleşirken çok sıkı veya gevşek olmamalıdır.Bu şekilde problem varsa Freze çapını kumpas ile kontrol ediniz.
FIXT yuvasına doğru yerleştiğinde uç kısmındaki silindirik yapının merkezi 9 mm denk gelir.Bu şekilde cumbada bir kavela ucu oluşmuş olur.
FIXT nin temel amacı CNC ROUTER'de üretilen paneller montaj edilirken merkezlenme sağlayarak nitelikli iş gücünden tasarruf etmektir.

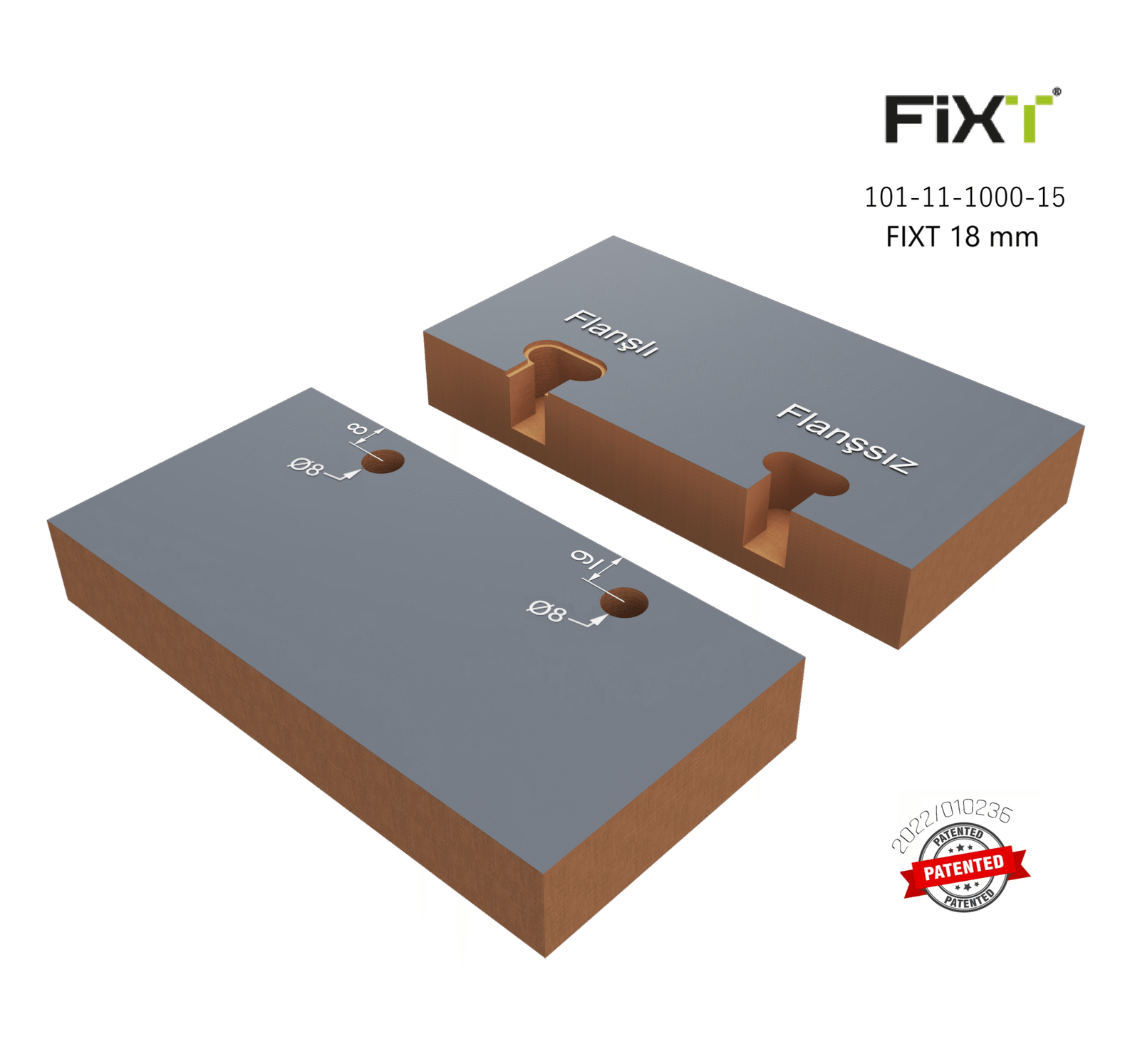

FIXT ; CNC ROUTER'de açılan yuvası Flanşlı ve Flaşsız olmak üzere iki şekilde yerleştirilir.

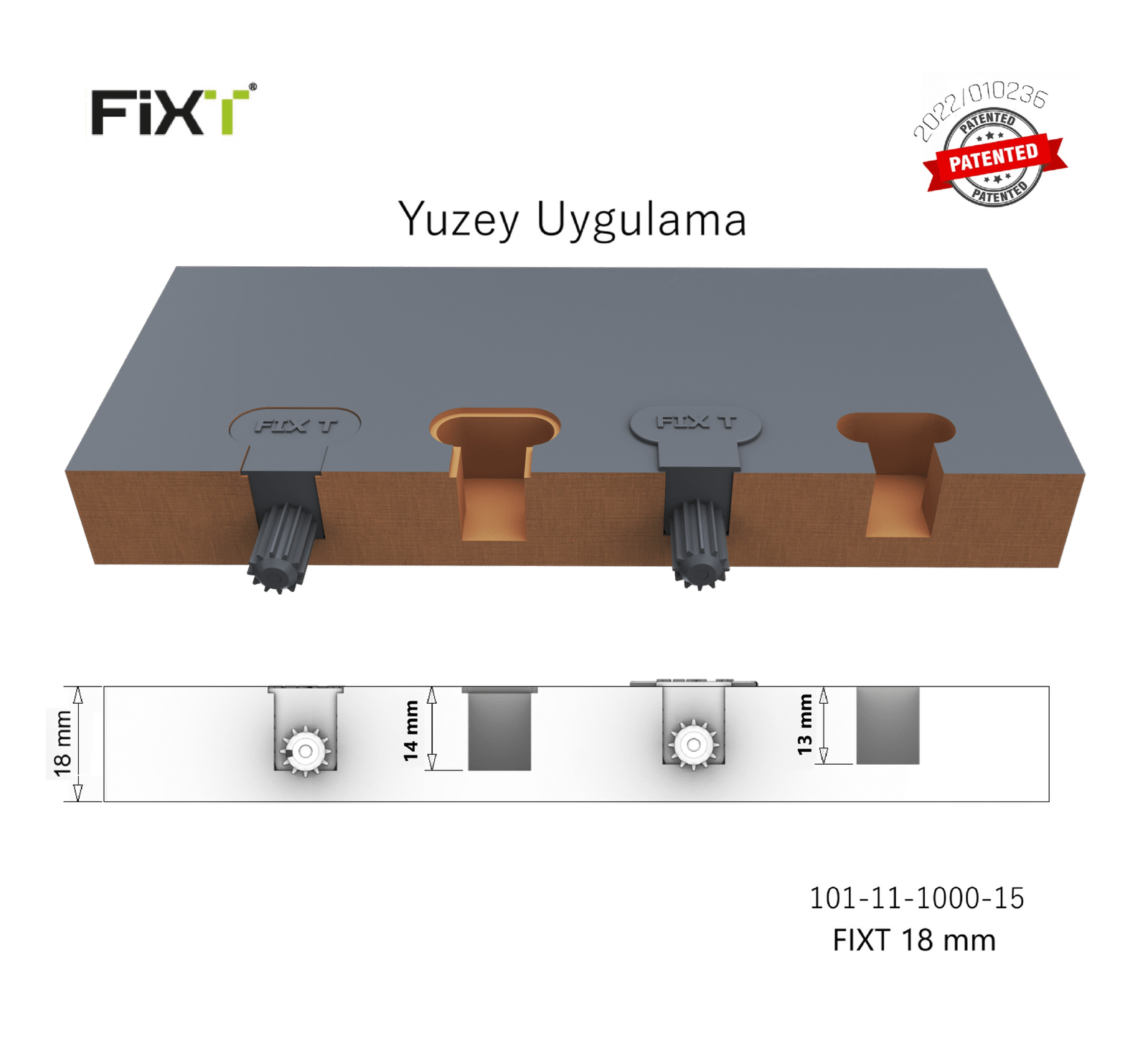

Flanşlı olarak yuva açılırsa FIXT nin üst kısmındaki flanş yuvaya oturur ve panel yüzeyine sıfır bir montaj gerçekleşir.
Flanşsız yuvada ise FIXT panel in yüzeyine flanş kısmı dışarıda kalacak şekilde oturduğundan yuvanın çevresinde oluşabilecek freze bıçağı kaynaklı kırılmaları gizler.
FIXT MONTAJ VİDEOSUNU İZLEYEREK UYGULAMANIN NASIL YAPILDIĞINI GÖREBİLİRSİNİZ
FIXT İLE BERABER PANEL MONTAJINDA NELER KULLANILIR ?

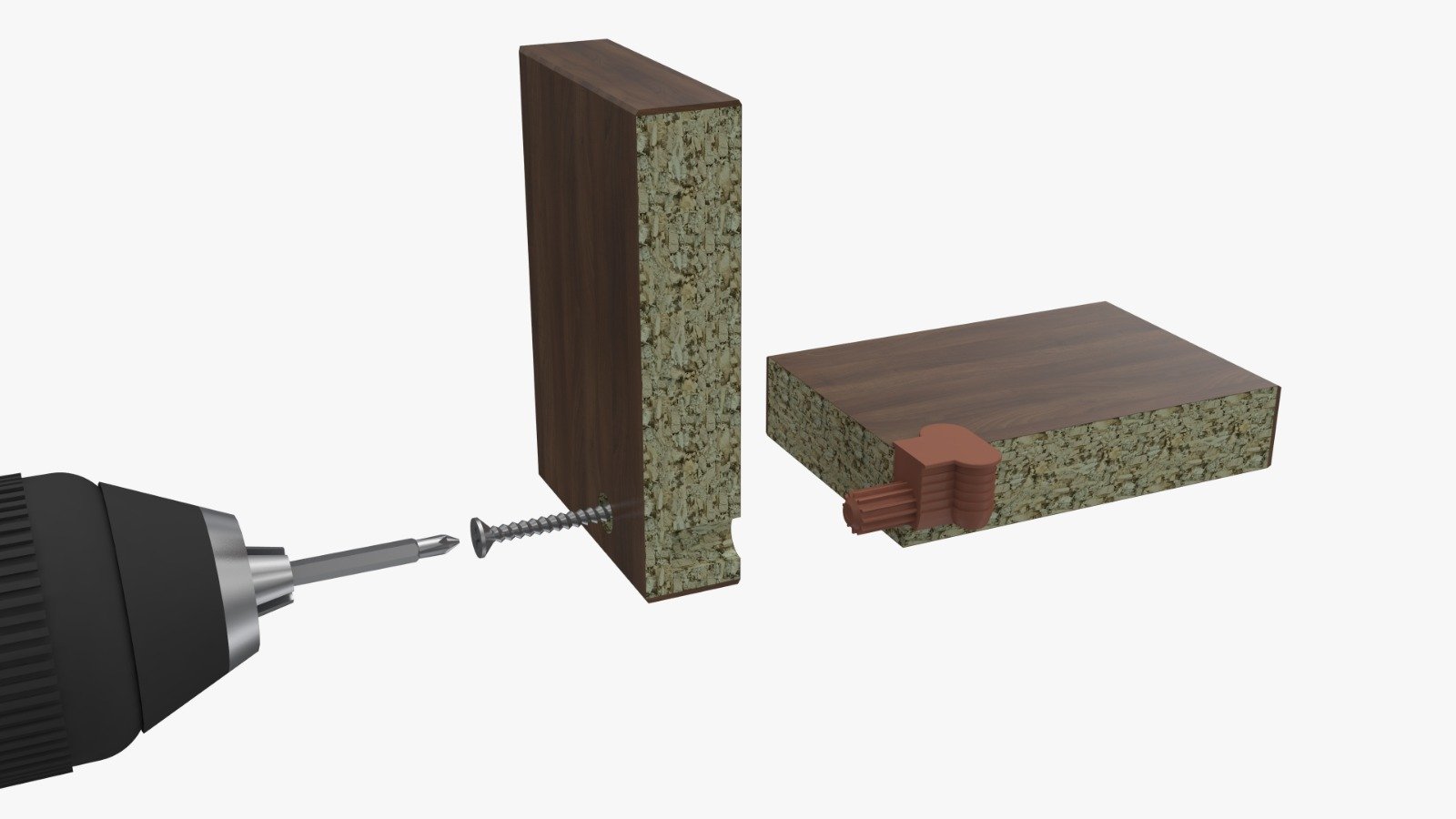

FIXT ile beraber genellikle kabin vidası kullanılır.Panellerin montajı yapılırken FIXT yardımıyla paneller montaja hazır hale gelir.Panelin üzerinde 3 mm matkap ile açılan delikten kabin vidası takılarak montaj tamamlanır.
Ayrıca ; FIXT ile merkezlenme sağlandığı için panellerde vida başlığının görünmesi istenmiyorsa değişik tutkallarla montaj gerçekleştirilebilir
