FIXT-GM UYGULAMASI İLE İLGİLİ TEKNİK BİLGİLER

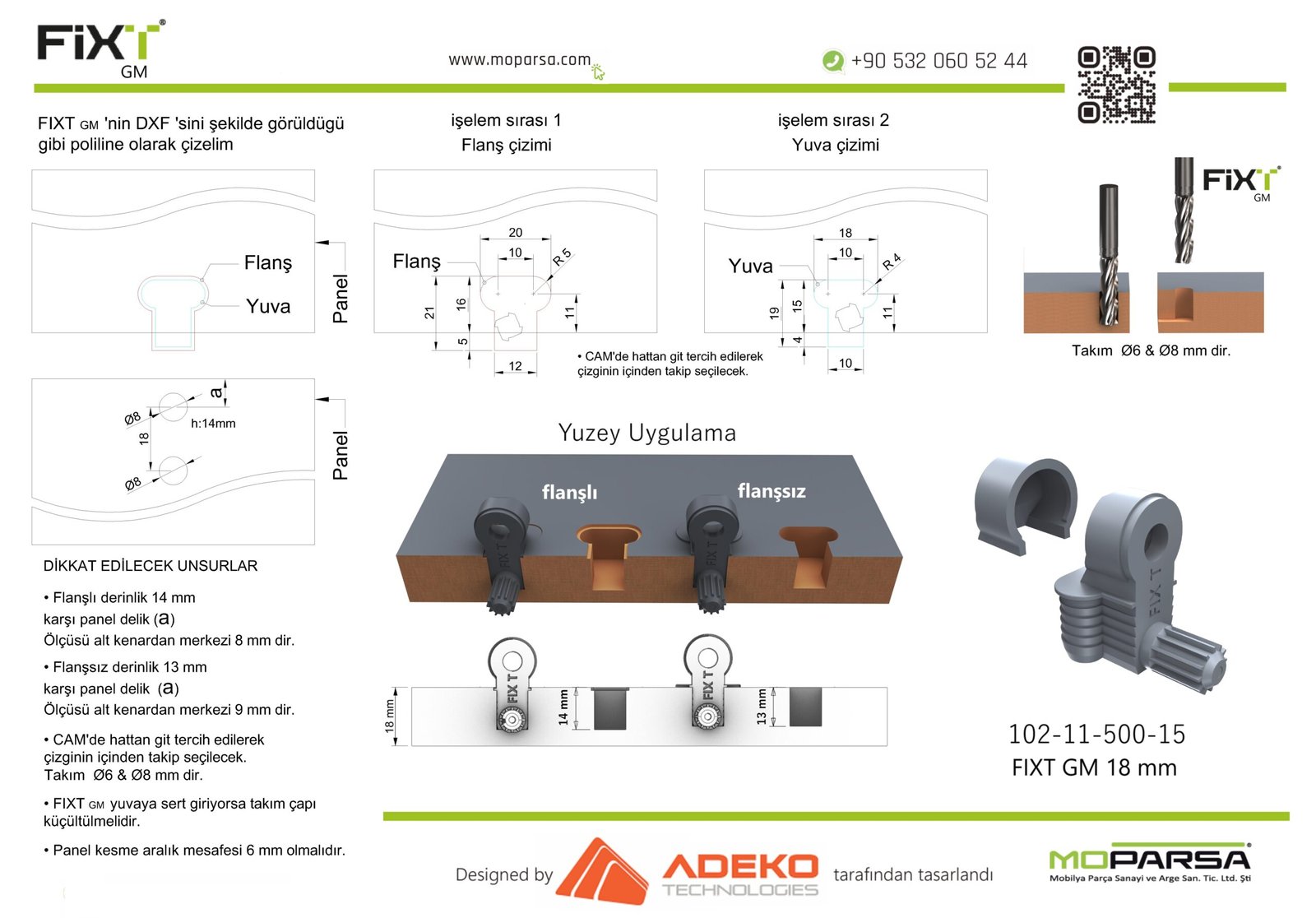

Aşağıdaki kataloğu dikkatlice inceleyerek çıktısını alınız
Cnc Router'da FIXT-GM 'nin yuvasının doğru olarak açılması gerekir
FIXT -GM yuvasının doğru açılması için öncelikle Cnc Router tezgahınızın hassasiyetini kontrol edin.
Mdf veya Sunta plakası üzerinde her yerde aynı miktarda kesme ve dalma hareketi yapıyormu ?
Yapmıyor ise CncRouter' inizin yastık sıfırlama işlemini tekrar yapınız.
Paneli tutan vakumun gücünü her yerde eşit olmalı eşit değilse panel üzerinde her yerde aynı kesme derinliği gerçekleşmez.

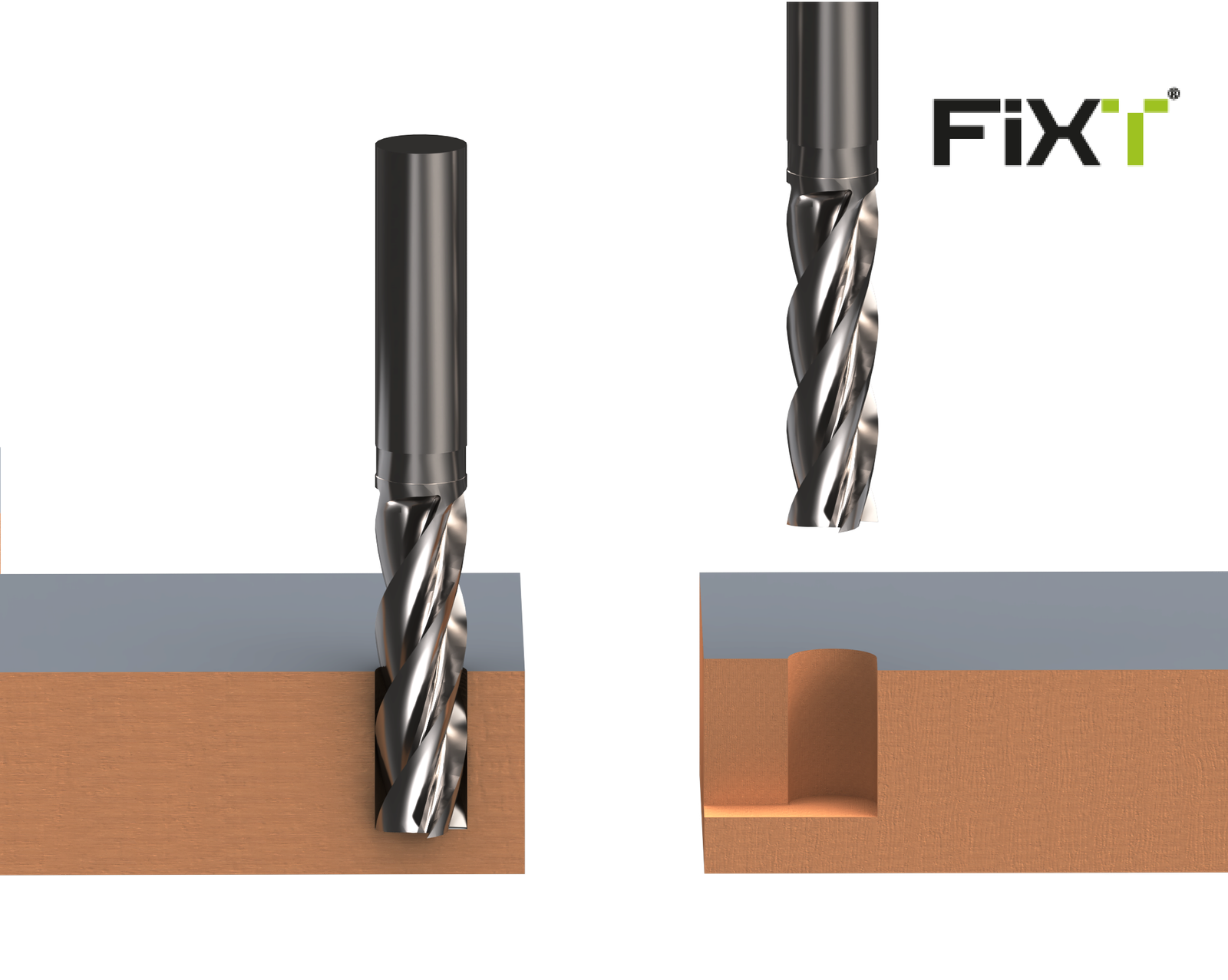

FIXT-GM yuvası açılırken 6 / 8 mm çapında freze bıçağı kullanılır.
Bu Freze bıçağı kataloğ'da belirlemiş olduğumuz yolu izleyerek önce dalma devamında frezeleme işlemi yaparak FIXT yuvasının açılmasını sağlar.
Bu freze bıçağı karbür veya DIA bıçak olabilir.Freze çakısının kesme kalitesi üretimde hassasiyet ve hız kazandırır.

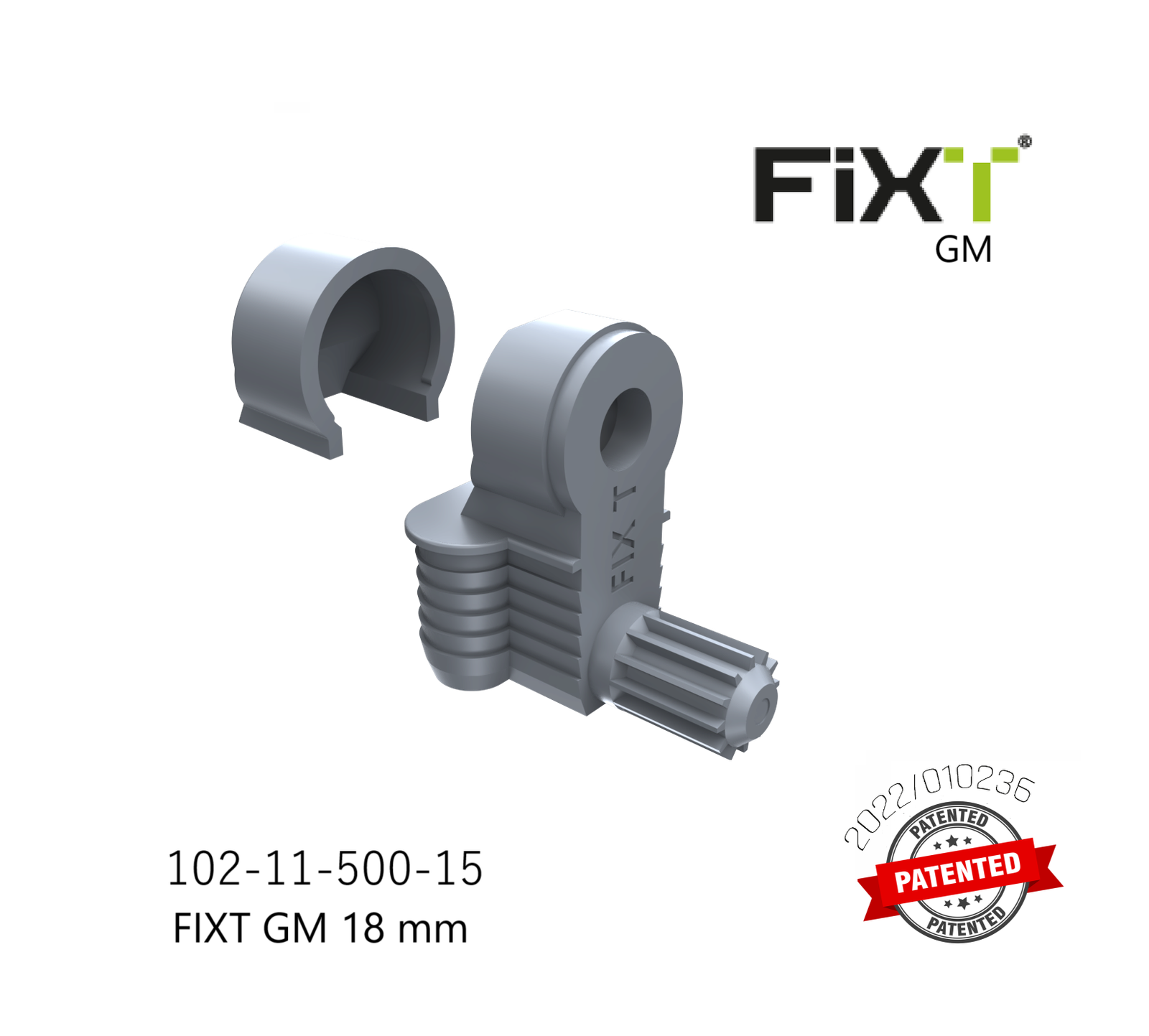

FIXT-GM ; 2 parçadan oluşan Cnc Router'de üretime uygun dünyadaki tek KAVELA'lı konnektördür. FIXT ile gövde yapısının alt kısmı aynıdır. Üzerinde panel montajını sağlamak için civata başı yuvası bulunur.

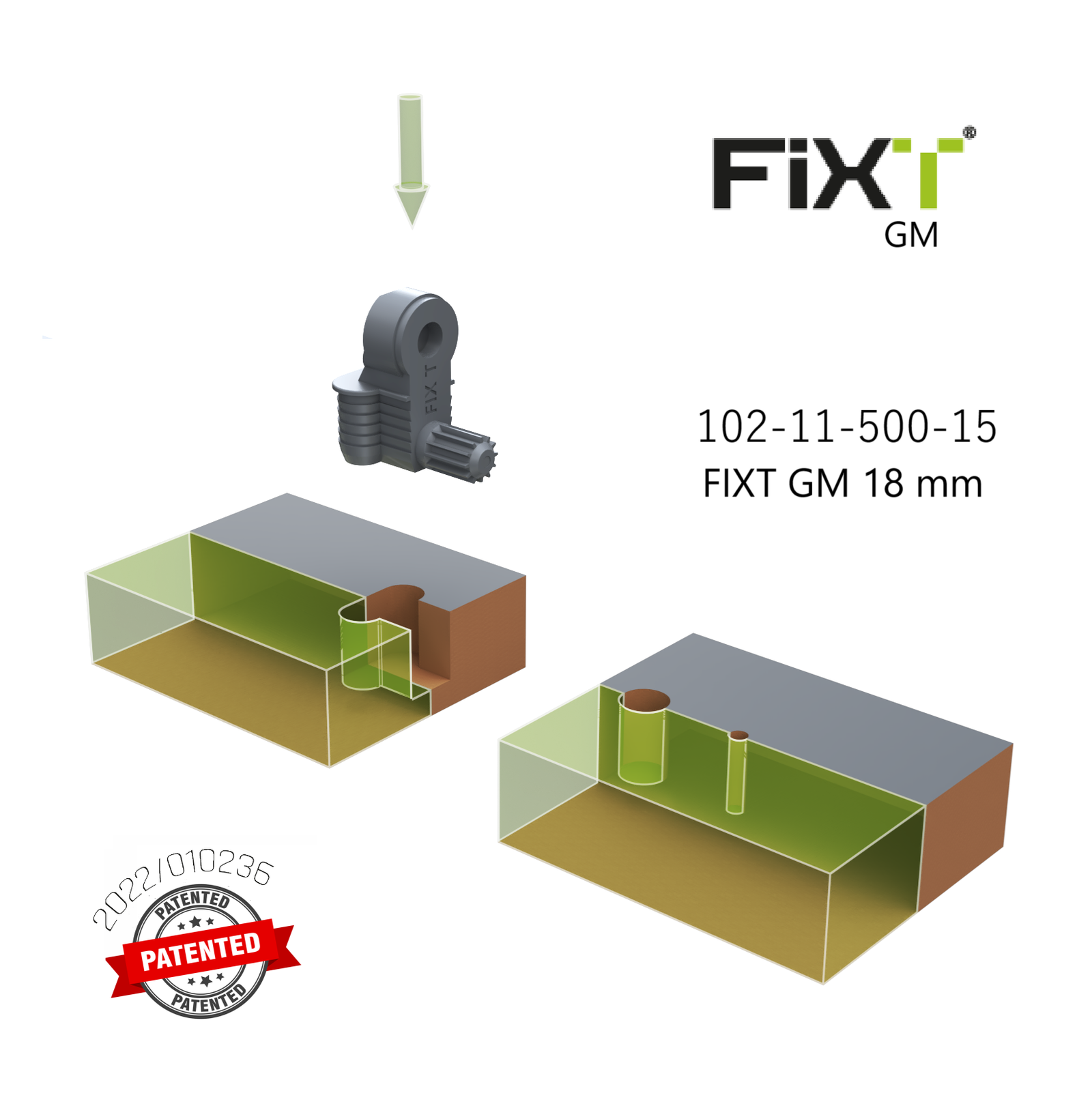

FIXT-GM önce kavela ucu ile merkezlenme sağlar ,üzerindeki civata başı yuvasından M6 Civata veya 4x 20 Sunta vidası gönderilerek montaj tamamlanır. Gövde yapısına uygun kapak ile civata başı gizlenir
FIXT -GM yuvasına doğru yerleştiğinde uç kısmındaki silindirik yapının merkezi 9 mm denk gelir.
FIXT -GM nin temel amacı CNC ROUTER'de üretilen paneller montaj edilirken merkezlenme sağlayarak ,sökülebilir ,sağlam ve ekonomik montaj sağlamak ve nitelikli iş gücünden tasarruf etmektir.

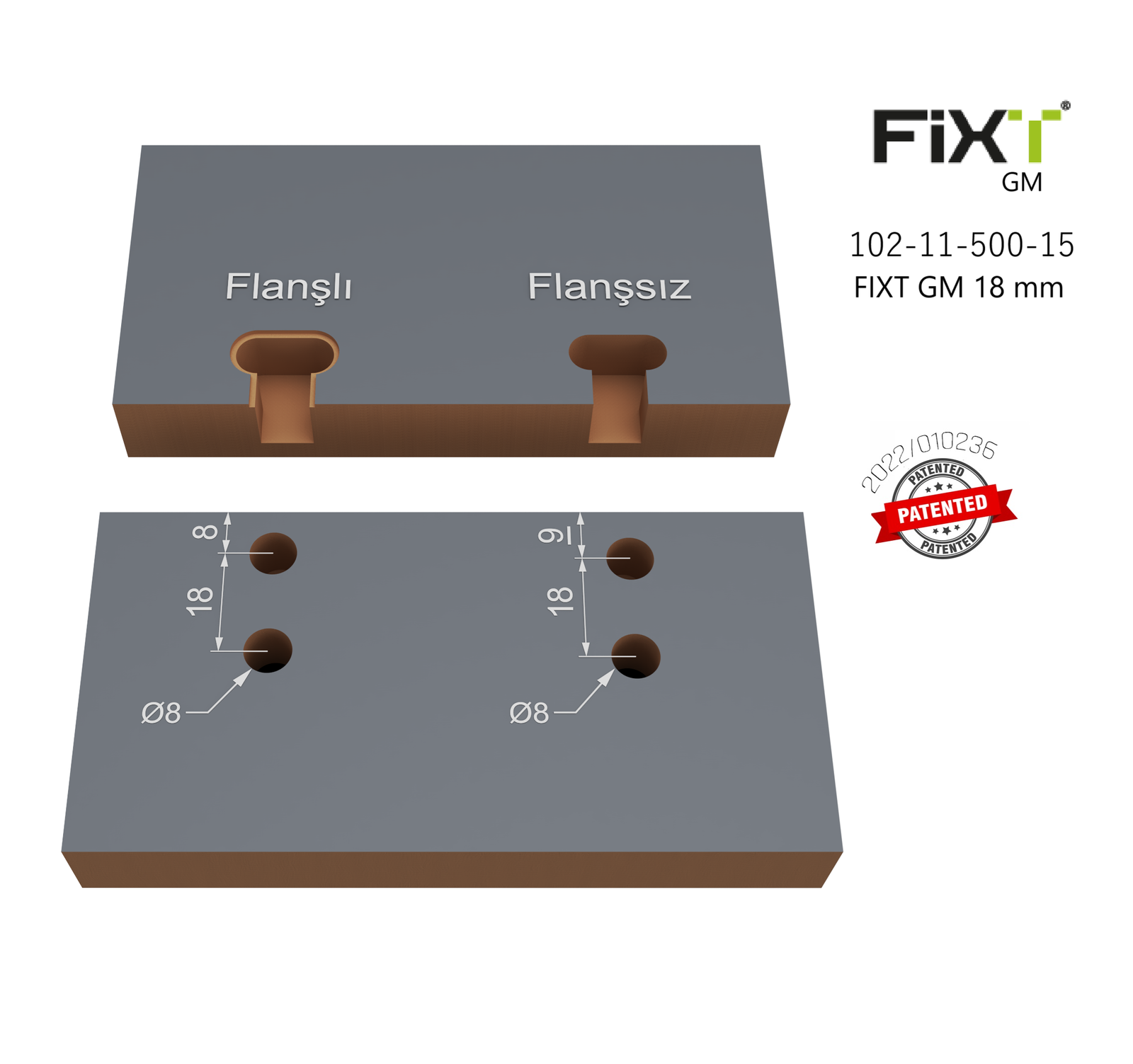

FIXT-GM ; CNC ROUTER'de açılan yuvası Flanşlı ve Flaşsız olmak üzere iki şekilde yerleştirilir.

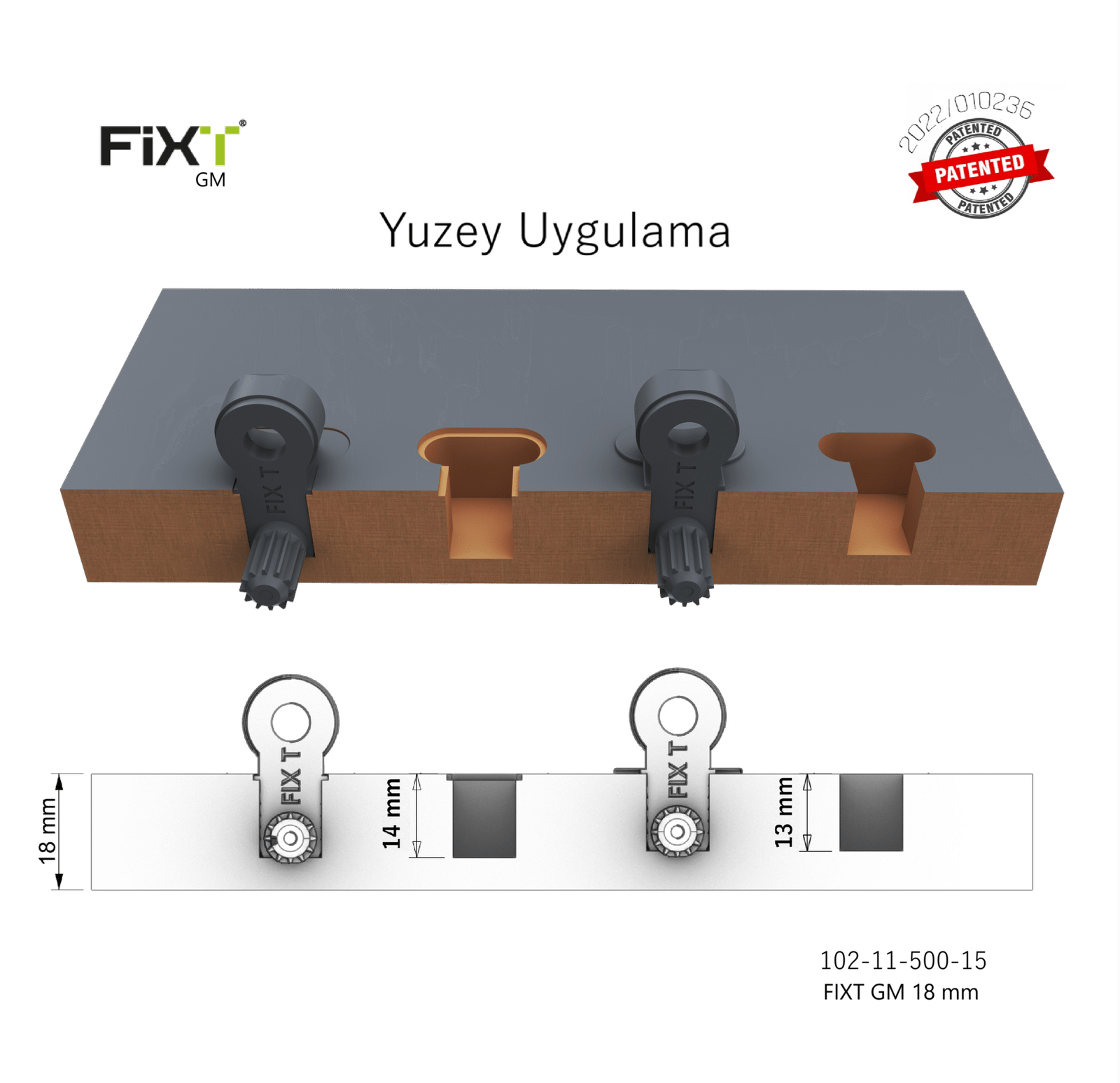

Flanşlı olarak yuva açılırsa FIXT-GM nin üst kısmındaki flanş yuvaya oturur ve panel yüzeyine sıfır bir montaj gerçekleşir.
Flanşsız yuvada ise FIXT-GM panel in yüzeyine flanş kısmı dışarıda kalacak şekilde oturduğundan yuvanın çevresinde oluşabilecek freze bıçağı kaynaklı kırılmaları gizler.
FIXT İLE BERABER PANEL MONTAJINDA NELER KULLANILIR ?

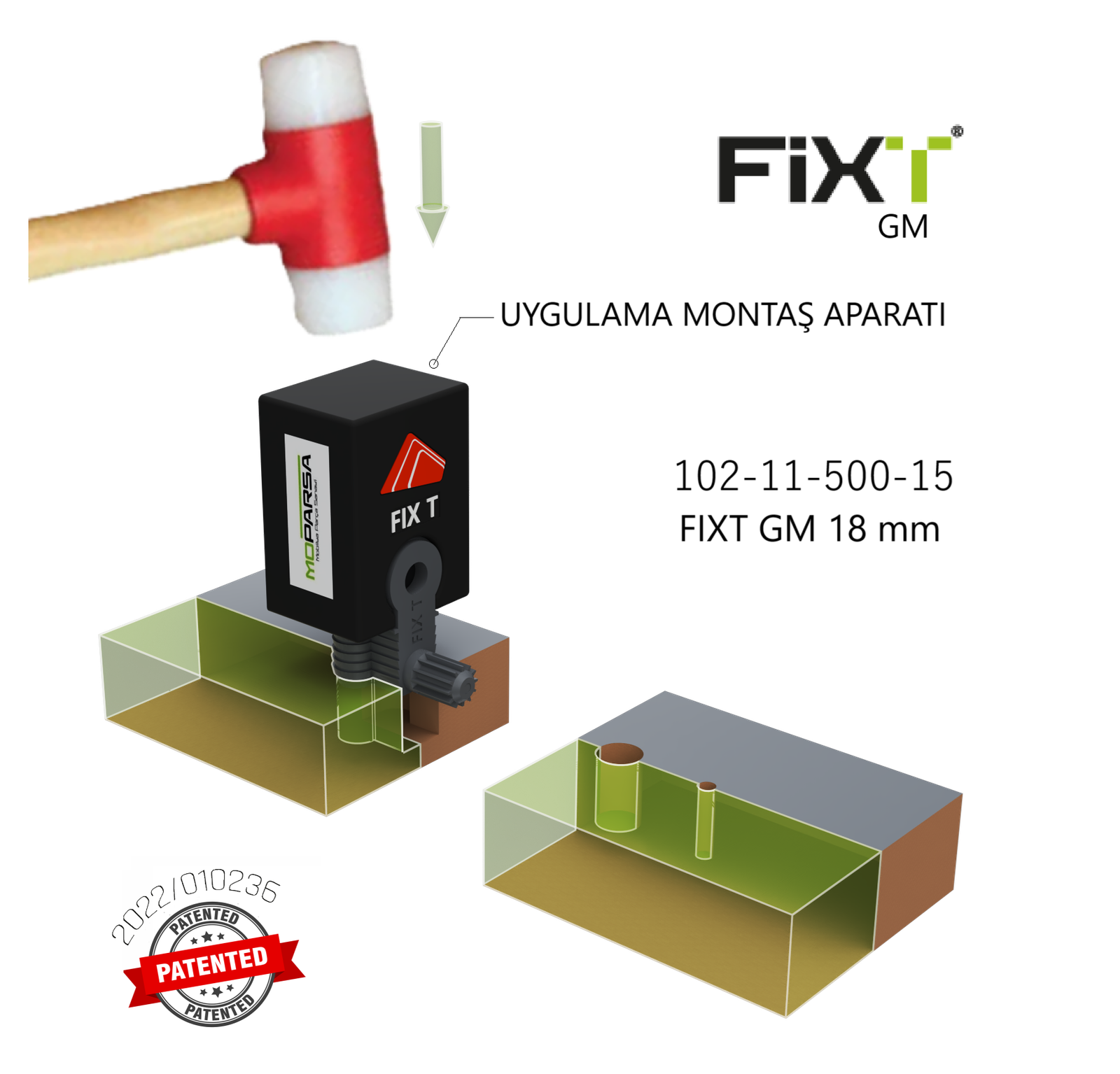

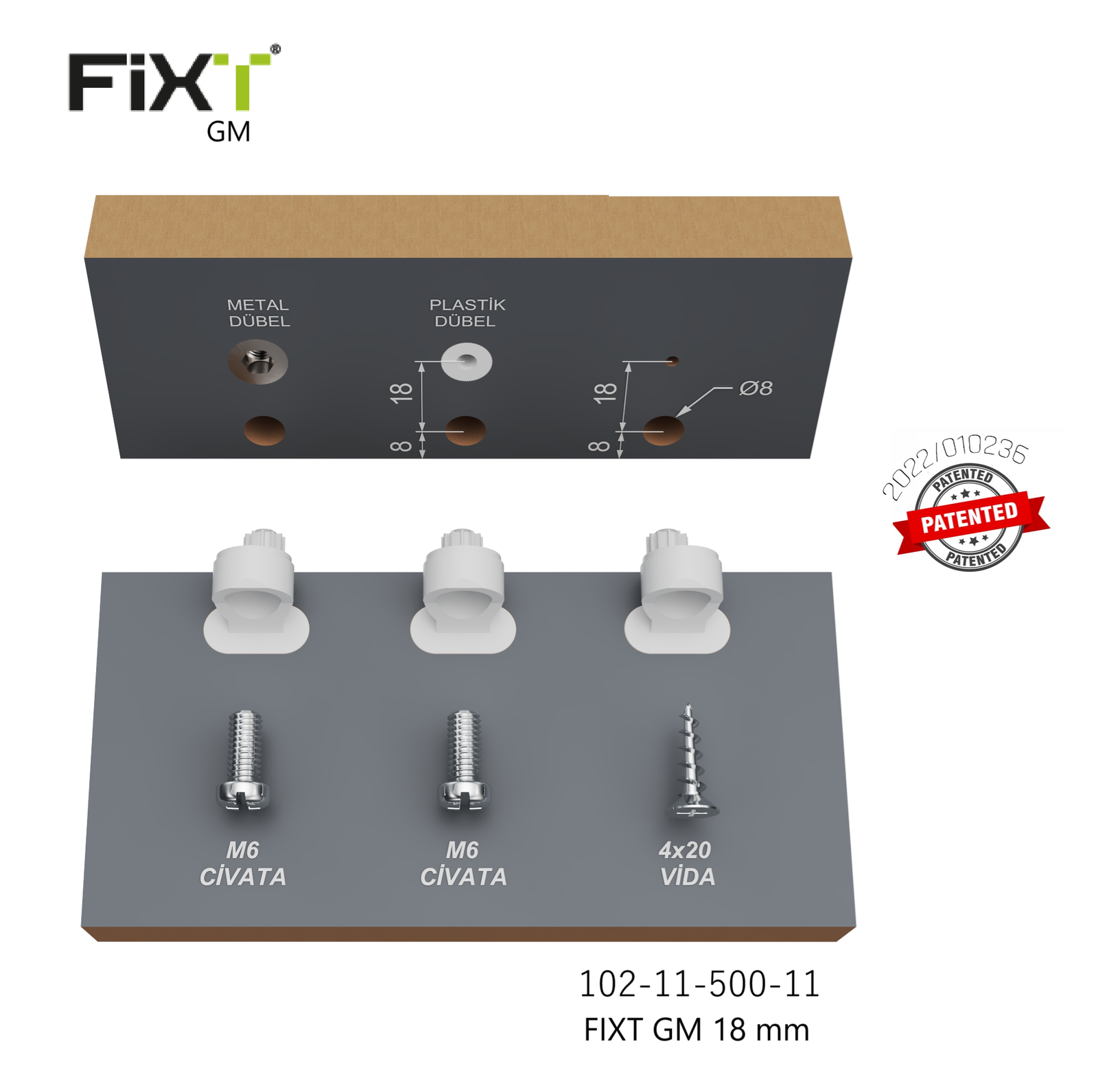

FIXT-GM Yuvasına çakılırken çakma aparatına yerleştirilir ve panele çakılarak kullanılır.Panelleri montaj yapabilmek için kullanıcı tercine göre M6,M6 SUNTA DİŞ veya 4X20 Sunta vidası kullanılır.
Civata başı yuvasının dışarıda olması sebebiyle kolay vidalama işlemi yapılamasını sağlar.
FIXT-GM GÜÇLÜ ,PRATİK VE EKONOMİK KONNEKTÖRDÜR.
